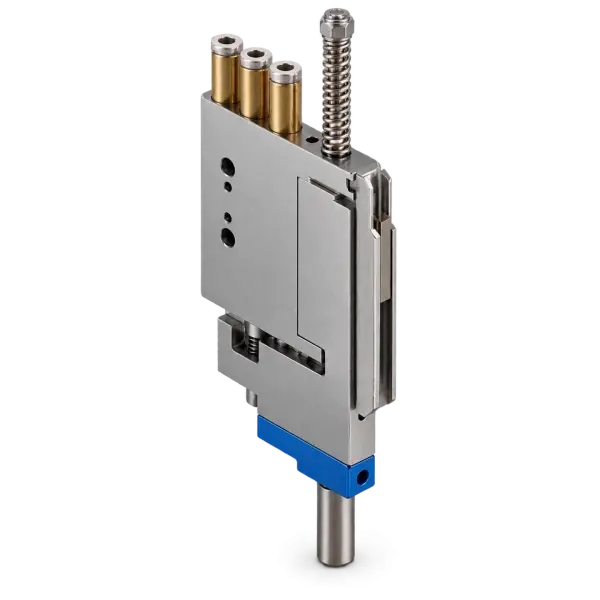

XD-7.706B-L-S
أسطوانة شفرات منضطة زلاجة متزامنة XD7.706B-L-S | 6mm قطر الأسطوانة 10/15/20mm سكتة دماغية مع الحس المغناطيسي
الميزات: نحيف للغاية ، دقة عالية ، سرعة عالية ، عمر طويل ، وقت تسليم قصير للغاية ، تكامل متعدد الوظائف ، دقة تشغيل توجيه قضيب توجيه السكك الحديدية المتقاطعة ± 0.01 مم ، طريقتان للتركيب ، هناك إبطاء عازل ميكانيكي ووظيفة إدراك موضع التبديل المغناطيسي ، أسطوانة عمل مزدوجة ، تصميم متكامل لخطوط أنابيب الفراغ لتجنب التشابك ، ارتفاع قضبان الشفط قابل للتعديل
التطبيق: لرقعة ، الإلكترونيات ، 3C ، أشباه الموصلات ، الطبية ، الغذاء ، الطاقة الجديدة ، السيارات وغيرها من الصناعات
الخدمة المعيارية: يمكننا توفير مجموعة كاملة من التجميع المعياري ، وحدة تباعد الأسطوانة ذات الشفرة ، صمام الملف اللولبي لقرص الشفط الفراغي ، صمام تنظيم الضغط الإلكتروني لمولد الفراغ المتكامل.
XD-7.706B-L-S
مواصفات النموذج & المعلمات التقنية
تم تصميم الأسطوانة المنزلقة فائقة النحافة من سلسلة XD XD 7.706B-L-S للتشغيل الدقيق للمساحات الصغيرة ، باستخدام توجيه قضيب توجيه قضبان الكرة المتقاطعة وهيكل عازل الزنبرك لتحقيق حركة خطية عالية الصلابة ومنخفضة الاحتكاك. قطر الأسطوانة 6 ، السكتة الدماغية 15/20/30 ، دقة تحديد المواقع المتكررة عالية ، مناسبة للرقع ، الإلكترونيات ، 3C ، أشباه الموصلات ، الطبية ، الغذاء ، الطاقة الجديدة ، السيارات وغيرها من الصناعات.
"Meta charset" = ""/>
| طريقة التوجيه | الأبعاد (مم) | الحد الأدنى للمسافة المركزية (مم) | رحلة L (مم) | الوزن (ز) | قطر الأسطوانة (مم) | الدفع/السحب (N) | إزالة ثقب المسمار الكهروستاتيكي | رحلة عازلة (مم) |
|---|---|---|---|---|---|---|---|---|
| سكة الكرة المتقاطعة | 81.5*52*7.7 | 9(8) | 10/15/20 | 95 | 6 | 8.48/6.36 | هناك | المنزلق العازلة 3 أعلى من التخزين المؤقت للتباطؤ 2 |
| ضغط عازلة الربيع (N) | أحضر خط أنابيب الفراغ الخاص بك | الكشف عن الموقع | تركيب التوازي | التوازي المتحرك | استخدام نطاق ضغط الهواء (Mpa) | استخدام نطاق درجة الحرارة (درجة مئوية) | استخدام نطاق السرعة (مم/ثانية) | العمر/عشرة آلاف مرة |
| 0.25 | هناك | هناك | ±0.05 | ±0.01 | 0.15-0.3 | 0-60 | 50-300 | 2000 |
>! --! Doctype -->
تحليل عميق للهيكل والتفاصيل
أعلى دائرة الهواء المتكاملة & منطقة الاستشعار
1-4 تصميم متكامل لمفاصل الغاز السريع.
آلية التنظيم الدقيق
برغي ضبط قضيب الشفط ، ودعم ضبط عالي ، والتكيف مع المواد المختلفة.
مكونات ناقل الحركة الأساسية
قضبان التوجيه الخطي تنزلق دون اهتزاز ، ويتم توزيع فتحات الفراغ العازلة في الزنبرك بشكل معقول.
جسم مدمج رقيق للغاية
سمك 6 فقط ، مما يوفر مساحة التثبيت ومناسبة للمنشآت الصغيرة.
حجم الرسم البياني & دليل التثبيت
قواعد تسمية النموذج
بدون لاحقة "S" يكون الإصدار غير مغناطيسي. مثال: XD 7.706-15/20/30-S.
سيناريوهات التطبيق & حالات الصناعة
خط الإنتاج الآلي
التعاون مع الذراع الروبوتية لتحقيق الوصول والإفراج عالي السرعة لتحسين كفاءة الإنتاج.
فرز المكونات الإلكترونية
تحديد المواقع الدقيق للمكونات الصغيرة ، مناسبة لـ SMT وروابط الكشف.
التجميع الدقيق
تتناسب الأجهزة الإلكترونية الضوئية بشكل صحيح لضمان دقة التجميع على مستوى ميكرون.
مناولة الأجهزة
الاستيلاء المستقر وزرع الأجزاء المعدنية الصغيرة.
امتصاص صغير
دمج حلقة الفراغ للتعامل بسهولة مع المواد الرقيقة.
حل الخط الكامل
وحدة تباعد الأسطوانة الشفرة صمام الملف اللولبي لقرص الشفط الفراغي.
الخدمات & التزام التسليم
الشحن السريع
خارج المستودع في 1 - 5 أيام ، شعر مباشر
الدعم الفني
إرشادات اختيار مجانية & استشارة المعلمات
التخصيص غير القياسي
يمكن تخصيص السفر ، قطر الأسطوانة ، واجهة
ضمان الجودة
10 مليون اختبار الحياة
